1、飞行平台参数
|
类别 |
规格 |
|
轴距 |
820mm |
|
起飞重量 |
7kg |
|
标准载荷重量 |
＜1.2kg |
|
抗风能力 |
5级风 |
|
防护等级 |
≥IP45 |
|
留空时间 |
＞53min |
|
桨叶 |
19寸碳纤维 |
2、飞控功能
|
飞控辅助飞行模式 |
是 |
|
手动起飞、降落 |
是 |
|
自动起飞、降落 |
是 |
|
自动驾驶飞行 |
是 |
|
实时航点飞行模式 |
是 |
|
地图指点飞行模式 |
是 |
|
遥控器飞行模式 |
有 |
|
OSD视频叠加显示 |
是 |
|
GOOGLE地图支持 |
是 |
|
飞控数据记录 |
是 |
|
GPS失落报警 |
有 |
|
GPS失效保护 |
有 |
|
电池电压报警 |
有 |
|
电池欠压保护 |
有 |
|
一键返航降落 |
有 |
|
测控链路中断报警 |
有 |
|
测控链路失效保护 |
有 |

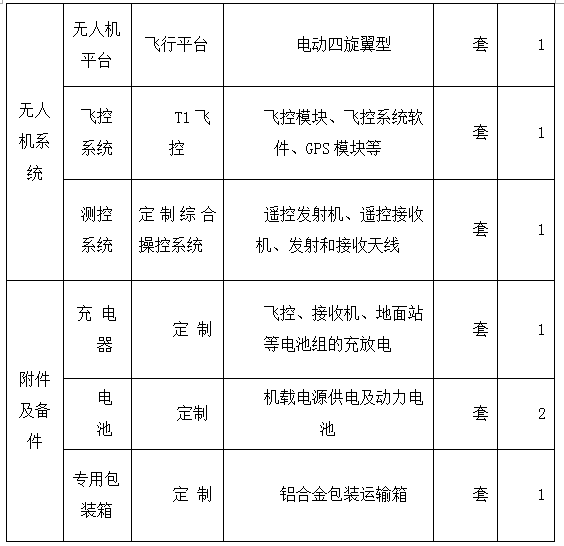

飞机配置
吊舱介绍

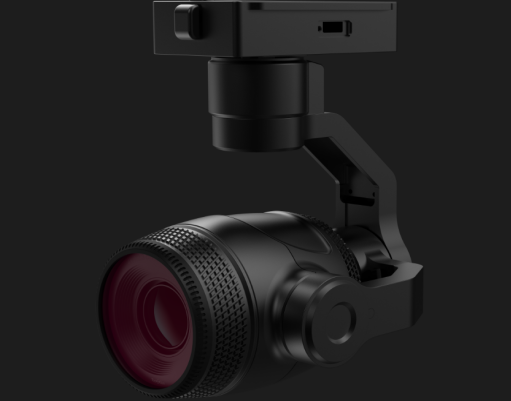

1、14（3.5*4）倍吊舱
该吊舱是一款1200万像素，14（3.5光学*4数码）倍变焦，支持图像跟踪的微小型三轴云台相机。吊舱全重约285克，适配大部分无人飞行器。
|
总体参数 |
|
产品名称 |
光学变焦吊舱 |
|
工作电压 |
12V-25V |
|
功率 |
6W |
|
重量 |
285g |
|
尺寸（长宽高） |
96*79*120mm |
|
接口类型 |
网口 |
|
显示控制方式 |
WindowsPC或安卓手机、平板 |
|
环境参数 |
|
工作温度 |
-10°~60° |
|
存储温度 |
-20°~70° |
|
云台参数 |
|
角度抖动量 |
±0.01° |
|
安装方式 |
可拆卸 |
|
可控制转动范围 |
俯仰：+70°至—110°；航向：±300° |
|
结构设计范围 |
俯仰：+75°至-100°航向：±310°；滚转:+90°至﹣50° |
|
控制速度 |
俯仰：120º/s;航向180º/s |
|
相机参数 |
|
传感器 |
CMOS:1/2.3″;总像素1271万；分辨率4152*3062 |
|
镜头 |
3.5倍光学变焦镜头 F 3.85~13.4mm
拍摄距离:1mm~3mm(近焦~远焦)
视场角(水平):82~25° |
|
图像存储格式 |
JPEG |
|
视频存储格式 |
MP4 |
|
工作模式 |
录像;拍照; |
|
透雾 |
电子透雾 |
|
曝光模式 |
自动曝光/手动曝光 |
|
分辨率 |
25fps(3840*2160)
25fps(1920*1080)
抓拍分辨率：（4024*3036） |
|
照度 |
彩色：0.5Lux/F2.4； |
|
2D降噪 |
支持 |
|
3D降噪 |
支持 |
|
电子快门 |
1/3~1/30000秒 |
|
曝光 |
自动模式； |
|
信息视频叠加（OSD） |
支持 |
|
指点变焦 |
支持 |
|
指点变焦范围 |
1~3.5倍光学 |
|
一键缩放到单倍图像 |
支持 |
|
支持存储卡类型 |
Micro SD卡 |
数据传输系统介绍

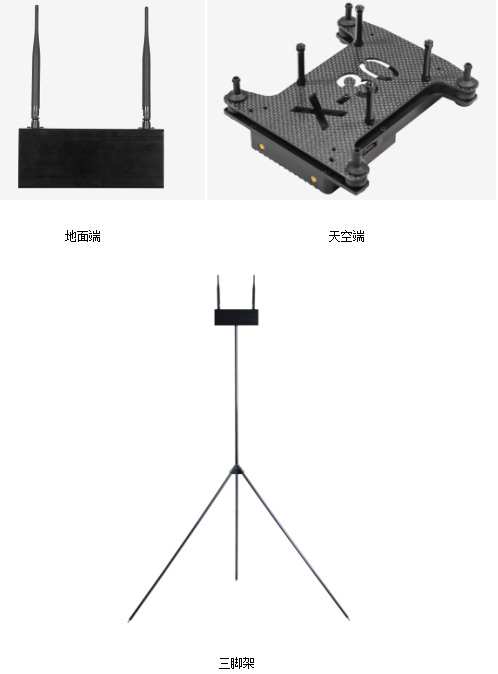

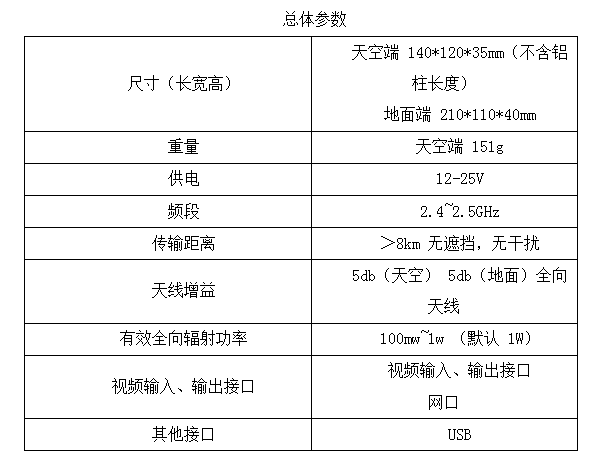

1、Rainbow R1
Rainbow R1 数据链集成了高性能传输模块（ 25 兆传输码流）、快拆减震机构。与TOPXGUN 全系列飞控，吊舱等设备配合使用，可实现数据，图像传输、设备控制等功能。标准配置图像传输距离＞8km，满足大多数行业需求（具体传输距离因实际使用环境而存在差异）
精准飞行系统介绍

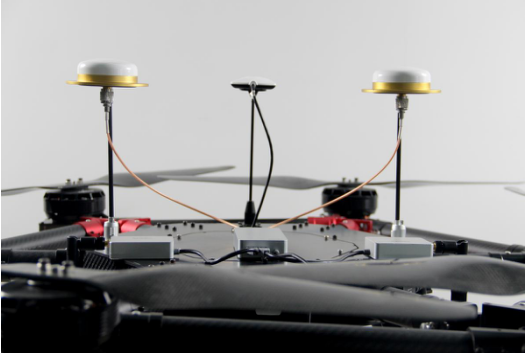

实时波载相位差分系统（RTK）
TopXGun RTK 差分系统专为无人机高精度飞行而设计，不仅可以配合RTK差分基站提供厘米级的定位精度，还可以通过双天线对飞行器进行精准定向，消除磁干扰影响。包括多种产品组合，便于用户根据自身需求进行选择。
R20移动基站
配合移动基站，可满足用户对不同区域的作业需求。10公里以上传输距离，一对多的工作模式，多台飞行器（10台）可同时使用同一基站实现厘米级精准定位。
多旋翼无人驾驶飞行器是利用无线电遥控设备和机载的程序控制装置操纵的不载人飞机。
机上无无驾驶舱，但安装有自动驾驶仪、程序控制装置等设备。
可在无线电遥控下像普通直升机一样垂直起飞。
回收时，可像普通直升机着陆过程一样的方式自动垂直着陆，也可通过遥控器
