立面测绘——隧道工程解决方案

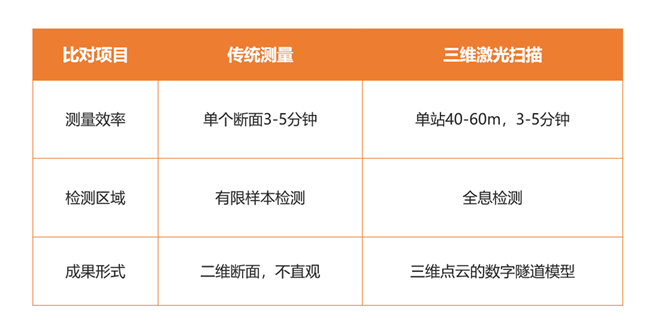

传统隧道测量通常采用全站仪、断面仪等设备进行测量，由于全站仪采用点式方式进行测量，需要测量大量的数据点，而数据对比也会抽样进行对比，所以会对某些地方的变化量不能直接反映出来。同时基于隧道黑暗、粉尘、泥泞的环境，行走、施测困难，测量效率低下，也需要更多协作人员。
通过三维激光扫描仪进行测量，获取隧道表面海量数据点，可生成真实隧道模型，无论是超欠挖分析还是收敛变形分析，结果都更加精准。

 三维扫描在隧道工程中，可以和常规的测量手段相结合，完成基础信息搜集，并可以对施工中或运营隧道进行扫描，得到高精度的点云模型。

方案实施
完成该隧道项目，主要包含以下环节首先是根据地形数据及设计选线，然后进行施工测量、盾构指导，同时进行安全监测，持续监测因施工引发的基础设施三维变形，通过TBC内业软件生成位移报告检测隧道变形移动趋势，确保按规范建造隧道并对隧道内部相关资产进行检查，获取位置信息，完整性报告和隧道收敛变形报告。

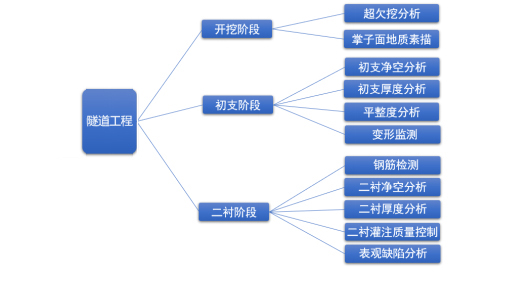

隧道工程三维扫描实施方案总体分三个阶段，下图是解决方案分阶段的工作流程图：

（1）开挖阶段：

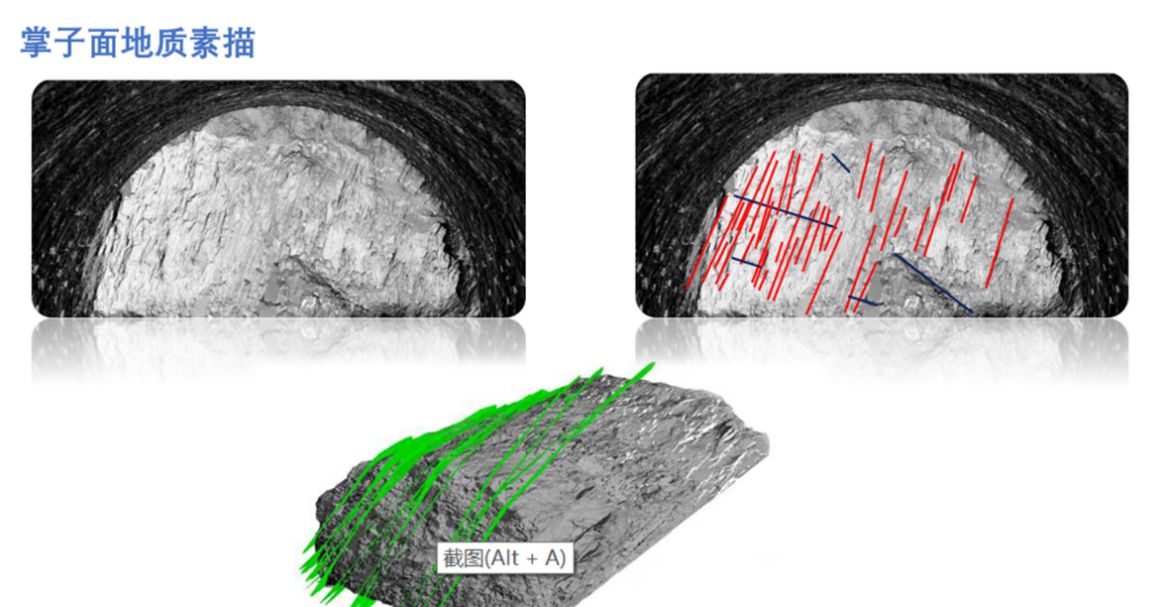

首先进行外业测量扫描，用于隧道超欠挖计算。

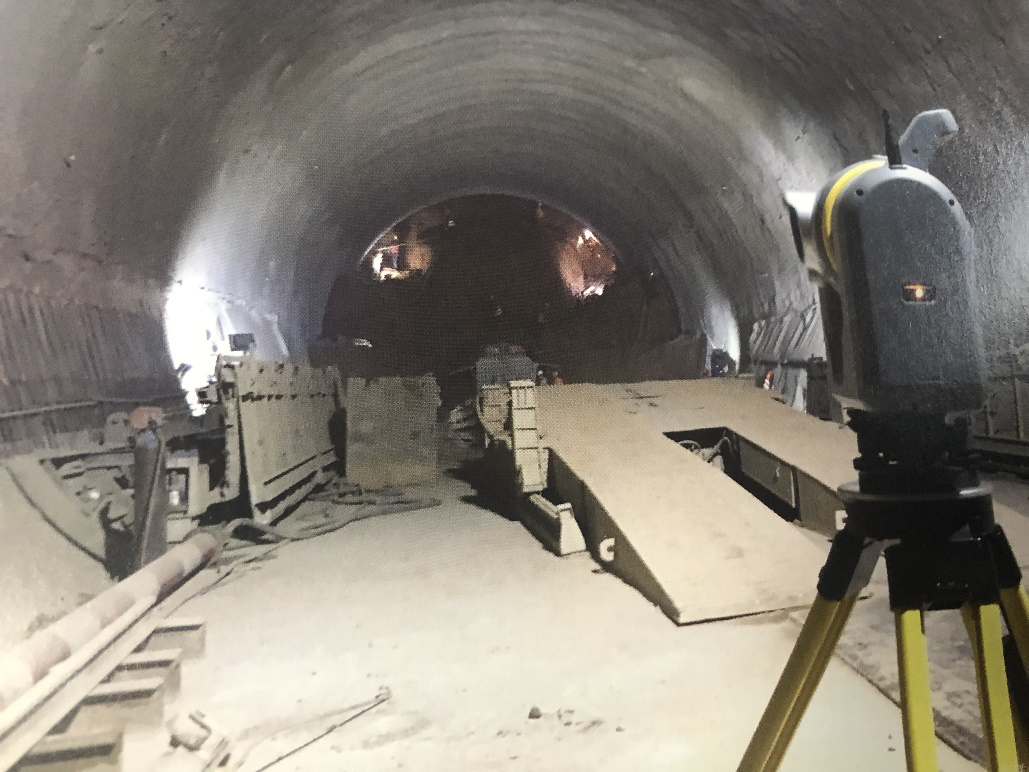

设备建议使用Trimble SX10三维激光扫描仪，整个采集过程为非接触式，在特殊坏境下可以远程遥控操作。

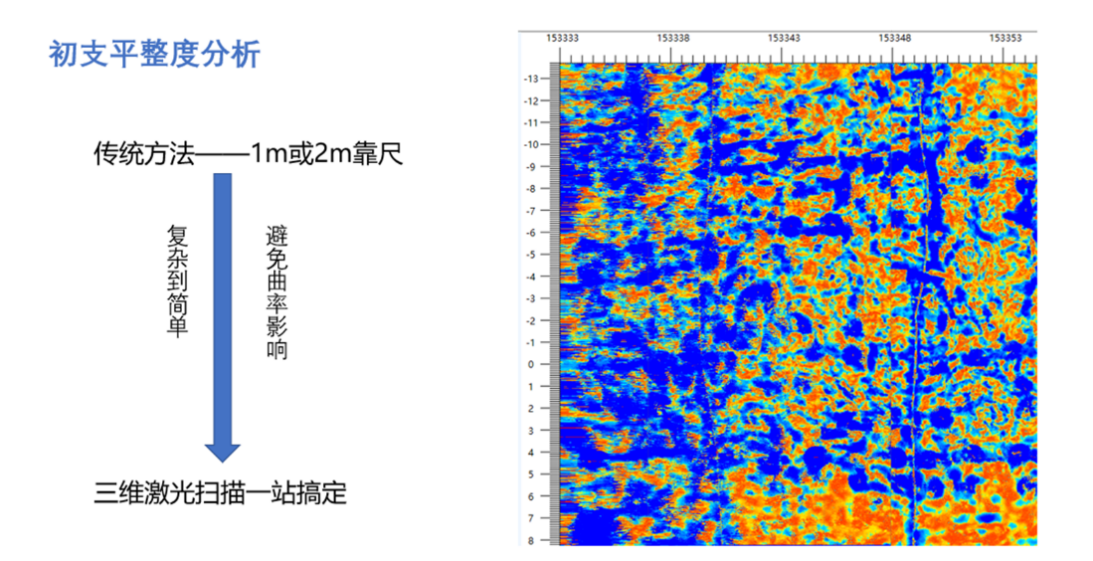

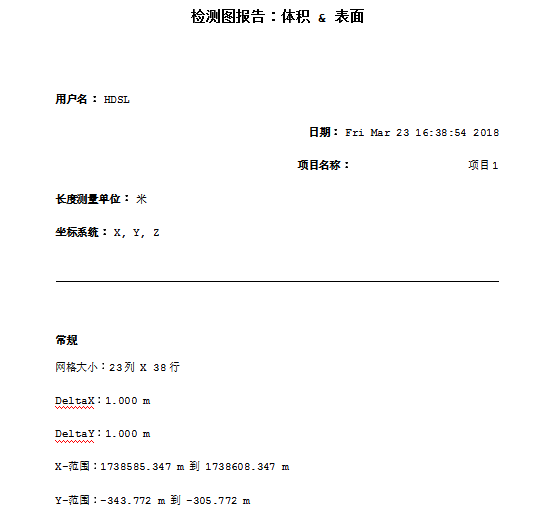

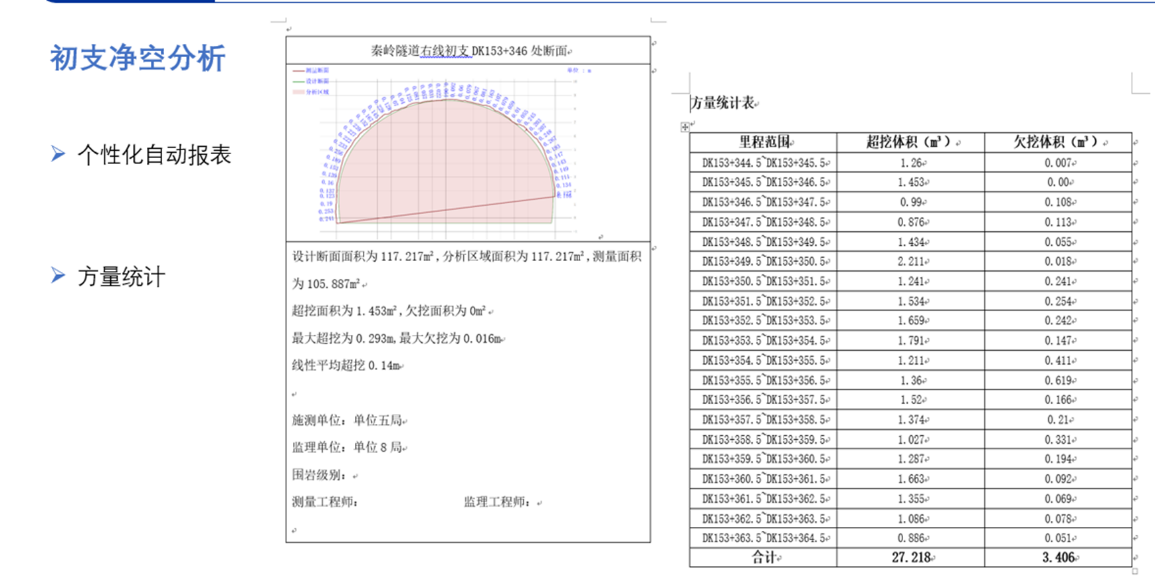

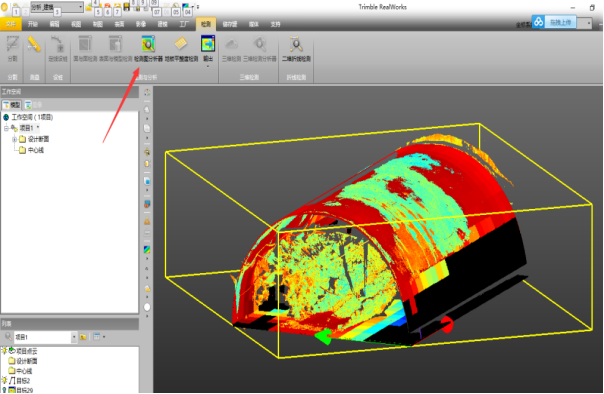

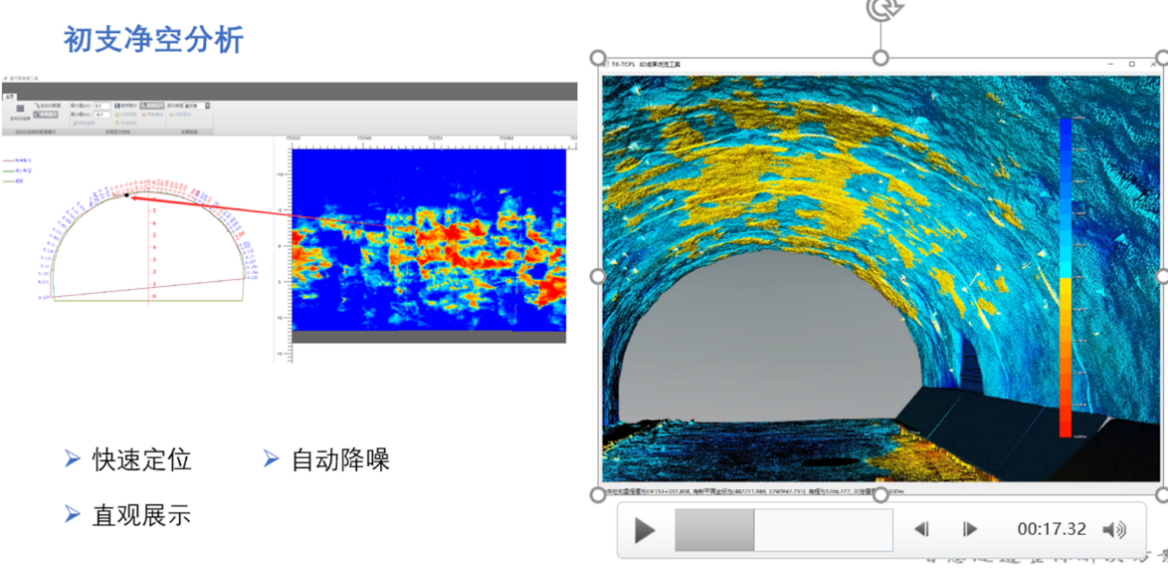

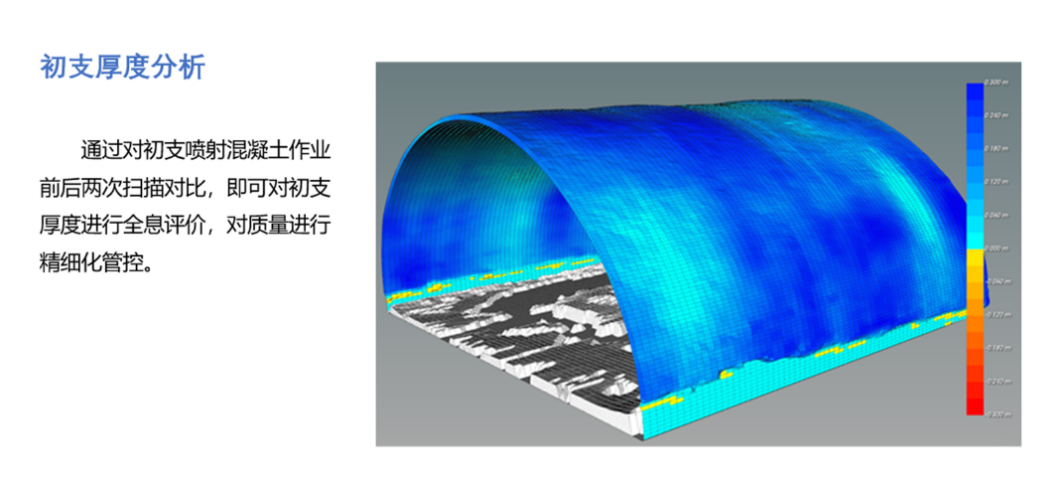

导入设计的中心线和设计断面后，选中设计断面，设计中心线和扫描点云。点击表面与模型检测，黄色代表设计的模型，点云为扫描的实际情况，红色代表超挖，蓝色代表欠挖，最后生成超挖欠挖体积与表面积报告。详见下图： （2）初支阶段

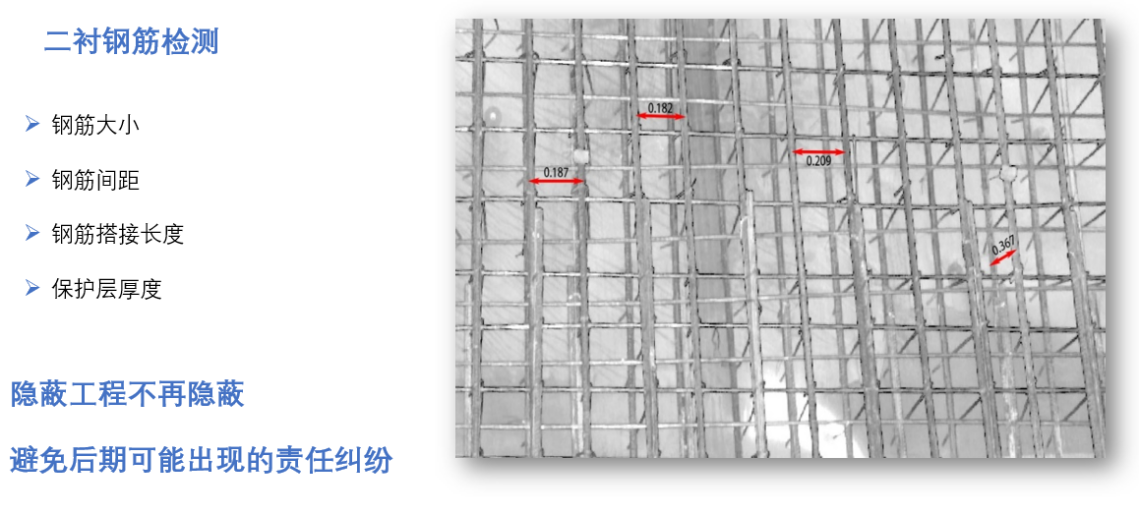

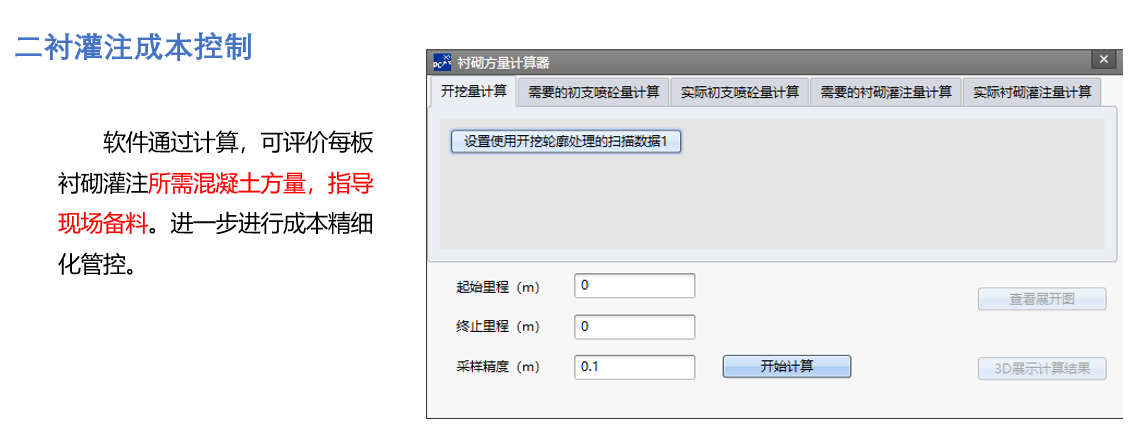

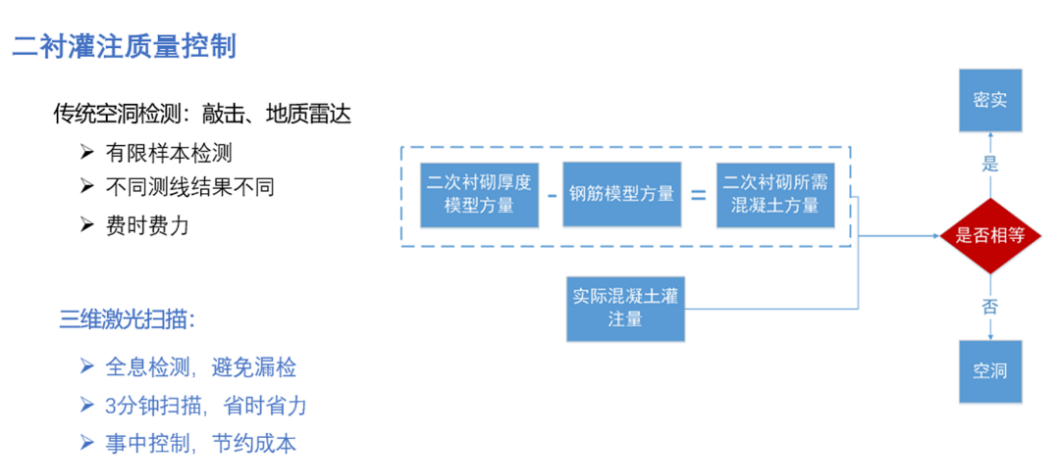

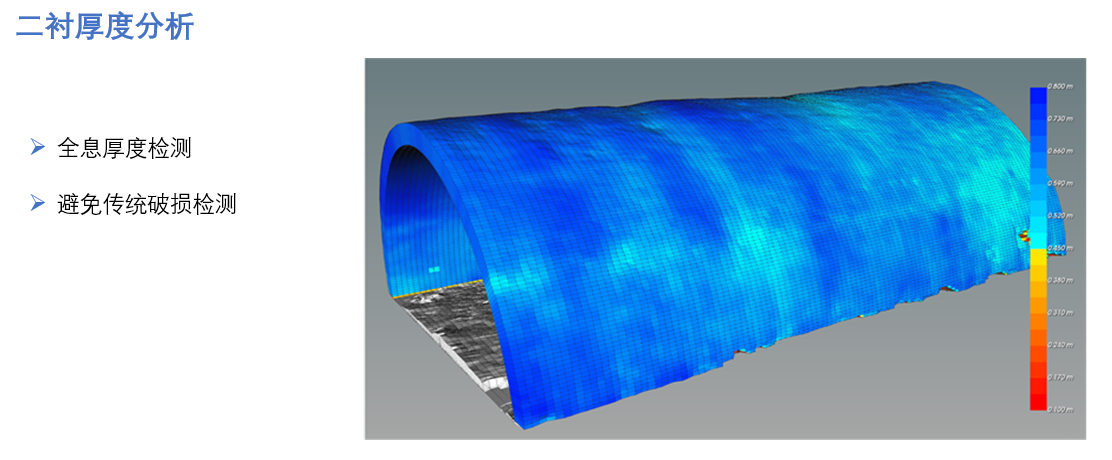

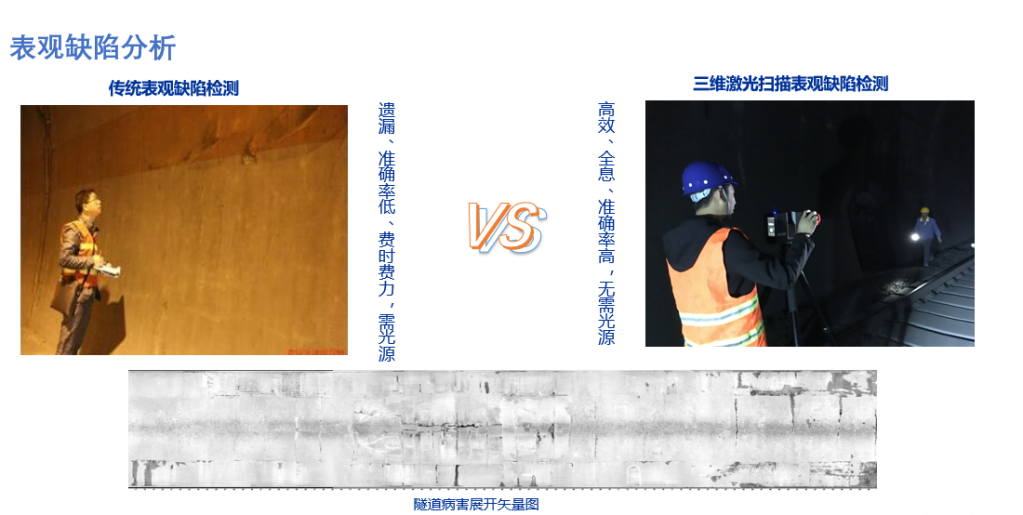

（2）二衬阶段 （3）运维检查
总结
在隧道工程中，根据不同需求，可以提供以下数据成果：原始点云数据、完整点云数据、建筑模型数据、横纵断面图、超欠挖分 析图、点云漫游视频、模型漫游视频 、虚拟现实浏览、实景漫游浏览、三维GIS应用等.。
